SPACE

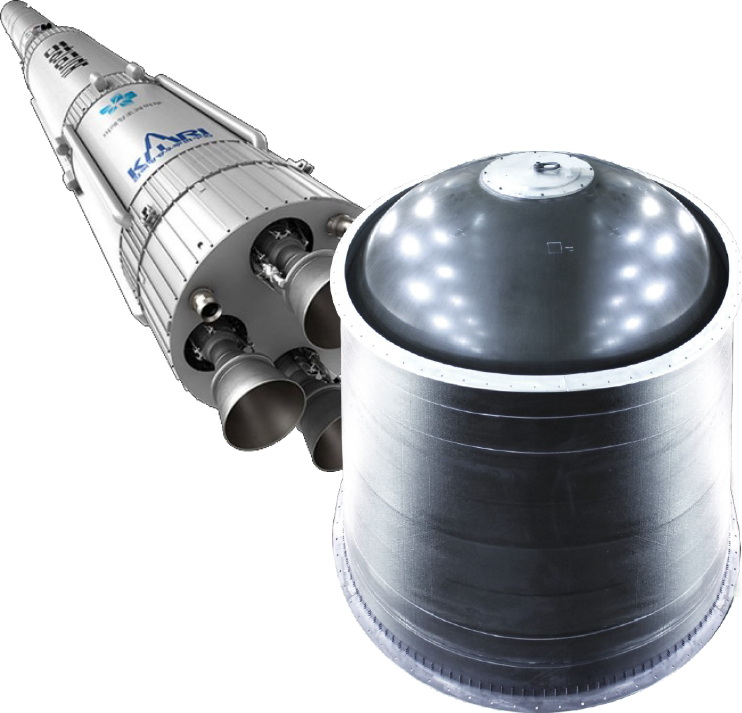

“국내최초 우주발사체 복합재 탱크 제작”

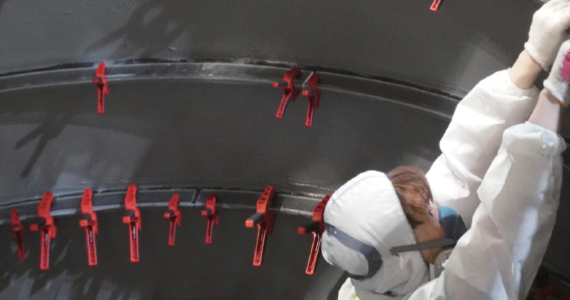

복합재 제조 및 우주분야 사업으로 순수 국내 기술로 개발된 우주발사체 복합재 추진제 탱크는 자체 개발 기술인 순수복합재 제조공법을 적용하여 기존 금속재 대비 약 23%의 중량절감을 달성하였으며, 극저온 시험, 비행하중시험 및 기밀성능시험까지 성공적으로 수행 완료함으로써 기존 발사체의 중량절감을 통해 탑재중량을 추가 확보할 수 있는 핵심기술을 보유하고 있습니다.
정비가능범위
· TYPE - V Linerless, 탄소섬유 복합재 추진제 탱크
· 기존 금속재 추진제 탱크 대비 30% 이상 중량 및 제작 비용 절감
· 극 저온 기밀 성능 및 비행하중에대한 구조적 안전성 확보

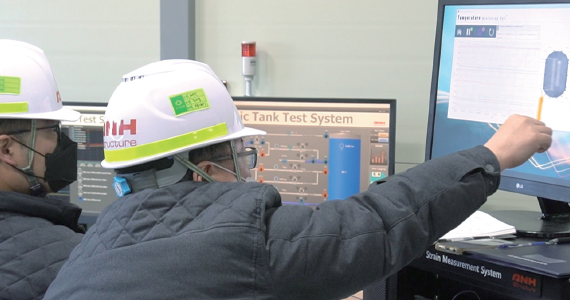

196 C(77K) 극저온 기밀 성능 시험- 보증압 및 파열압 부가 조건
- 극저온(-196°C) 상태에서 MEOP(Max. Enveloped Opera ting Pressure) 40회 이상 부가
- 열충격(-196°C ↔ 23°C) 5회 이상 부가
- Leak Rate Check @Manhole Cover 체결부: 1.07x10-4 mbar·l/s 미만
- Permeation Rate Check @복합재 표면: 3.10x10-6 mbar·l/s 미만
비행 하중 시험 (정적)- 전단, 굽힘, 압축 및 조합 하중 부가 조건
Specifications
제원
· 산화제: LOx
· 용량: 15,000 L (3,960 gal) • 치수
- 직경: 2.6 m (100 in)
- 높이: 3.5 m (140 in)
· 중량: 380 kg 미만 (850 lbs 미만)
- 기존 금속재 추진제 탱크 대비 35~40% 경량화 가능
Operating Environment
운용 환경
운용 온도: -353~144°F (-196~80 °C)
